ISG-serie Isolatiebewaker 230V 16A - Plug-and-Play
€326,00 Incl. btw €269,42 Excl. btw
Specificaties
Informatie
ISG-serie Isolatiebewaker 230V 16A - Plug-and-Play
In een woonhuis of gebouw is de persoonsveiligheid van de netspanning geregeld door middel van een aardlekschakelaar in combinatie met een aardpin. Dat is voor iedereen een gegeven. Maar hoe zit het dan als men gebruik maakt van een wisselstroom DC-AC inverter (omvormer) of aggregaat? Deze apparaten genereren immers ook 230VAC.
Zwevend netstelsel
De situatie bij gebruik van een DC-AC inverter of aggregaat ligt anders. Een apparaat zoals een inverter, aggregaat etc is namelijk een zogenaamd zwevend net. Dit benodigd een andere aanpak qua persoonsveiligheid dan in een normale situatie zoals in een gebouw. Maar dat neemt niet de verplichting weg om zorg te dragen voor de veiligheid van de personen die werken met de inverter/aggregaat. Dit staat daarom ook voorgeschreven in de NEN1010.
Mobiele units
Inverters en aggregaten worden veel ingezet in verrijdbare/verplaatsbare units zoals bijvoorbeeld mobiele werkplaatsen (bedrijfswagens), marktwagens, brandweervoertuigen en schafketen. Zolang men alleen in de unit gebruik maakt van de 230VAC, dan kan er gebruik worden gemaakt van een speciale (dure) aardlekschakelaar (klasse B).
Echter als men de 230VAC spanning naar buiten brengt of men gaat buiten de unit met de aangesloten apparaten aan het werk, dan is er maar één juiste oplossing om 100% veilig te werken. Dit is een zogenaamde isolatiebewaker. Een aardlekschakelaar (geen enkel type) voldoet niet in deze situatie! Een isolatiebewaker wordt eenvoudig tussen de 230VAC uitgang van de wisselstroom [DC-AC inverter (omvormer) of aggregaat] en de verbruikers gemonteerd.
Gevolgen
Als er een ongeluk gebeurt zonder dat er een isolatiebewaker aanwezig is, heeft dit zéér ernstige gevolgen. De 230VAC zal namelijk niet afgeschakeld worden indien iemand hier mee in aanraking komt. Bovendien komt de verantwoordelijkheid van de eigenaar van de unit èn van de installateur om de hoek kijken. Met de installatie van slechts één apparaatje is dus de hele kwestie rondom de persoonsveiligheid opgelost. Een isolatiebewaker is ook het enige apparaat wat volledige dekking geeft, voor zowel binnen de unit als buiten de unit.
Overige toepassingssituaties
Bovenstaande norm is van toepassing op voertuigen en verrijdbare/verplaatsbare units, die bedrijfsmatig worden ingezet. Caravans, campers, etc. vallen buiten de wettelijke verplichting, maar de omstandigheden zijn natuurlijk identiek.
Relatief nieuwe opkomende toepassing van inverters zijn de strandhuisjes, ‘Tiny’ huisjes, tuinhuisjes etc. Hier is geen sprake van een mobiele unit. Omdat een aardpin niet gebruikt kan worden aangezien men te maken heeft met een zwevend net, is ook hier een isolatiebewaker een kant en klare veilige oplossing.

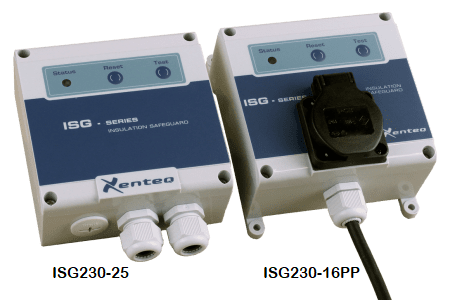

| Artikelnr. | Werkspanning | Max. vermogen | Combinatie met netspanning | Afmetingen | Gewicht |
| ISG 230-10 (leverbaar medio 2025) | 230Vac | 2300Watt | Nee | 120x122x56 mm | 0,4 kg |
| ISG 230-16PP | 230Vac | 3680Watt | Nee | 120x122x82 mm | 0,8 kg |
| ISG 230-25 | 230Vac | 5750Watt | Ja | 120x122x56 mm | 0,45 kg |
