Scheidingstransformator 3 fase - 160 kVA - in kast IP23
Specificaties
Informatie
Scheidingstransformator 160 kVA 3-fase 230-400/230-400 V=N - in metalen omkasting IP23
P:230(Δ)/400(Y) - S:230(Δ)/400V+N(yn)
Vermogen 160 kVA
Bij deze scheidingstransformatoren bevind zich als extra beveiliging tussen de volledig gescheiden primaire en secundaire wikkelingen een 'elektrostatisch scherm'.
De werking van een scheidingstransformator:
Een scheidingstransformator draagt de stroom over aan naar het boordnet zonder dat er rechtstreeks elektrisch contact is met het walstroom netwerk (galvanisch gescheiden). De elektriciteit wordt in een ringkern transformator omgezet in magnetisme om vervolgens weer te worden omgezet naar elektriciteit.
De nuldraad aan de secundaire zijde van de transformator is verbonden met de behuizing van de transformator en daarmee aan de massa van het schip (en alle overige metalen delen).
Bij een eventuele elektrische storing / kortsluiting zal een aardlekschakelaar of een zekering welke in uw systeem zit in werking treden.
Gebruik:
Drie-fasige transformator met galvanische scheiding tussen primaire en secundaire wikkelingen, geschikt voor hoofdzakelijk 3-fasige belasting en beperkte 1-fasige belastingen met een onbalans van max. 25%. De voornaamste eigenschap van het toestel is zijn galvanische scheiding waardoor secindair een nader netsysteem kan worden opgezet en ook een elektrisch verlies op de belasting zich niet overzet op het net en omgekeerd.
Schakelgroep:
Schakeling: primair D/Y - Secundair D/Y

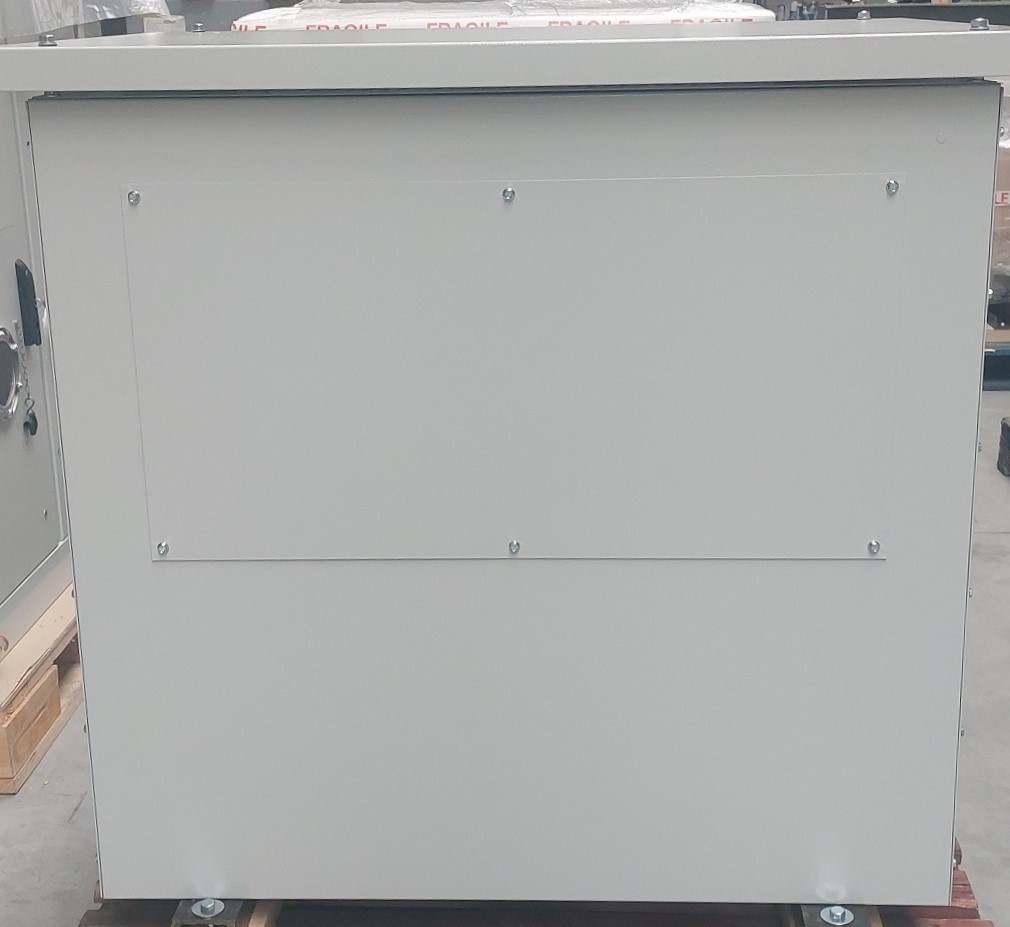

naar gelang de schakeling in 'driehoek' of 'ster' (zie foto 3)
Nulpunt enkel met sterwikkeling
Specificaties:
• Standaard geleverd in metalen omkasting IP23
• P:230(Δ)/400(Y) - S:230(Δ)/400V+N(yn)
• Met aluminium wikkelingen
• Norm EN-60076
• Conform CE
- Type TT-VT

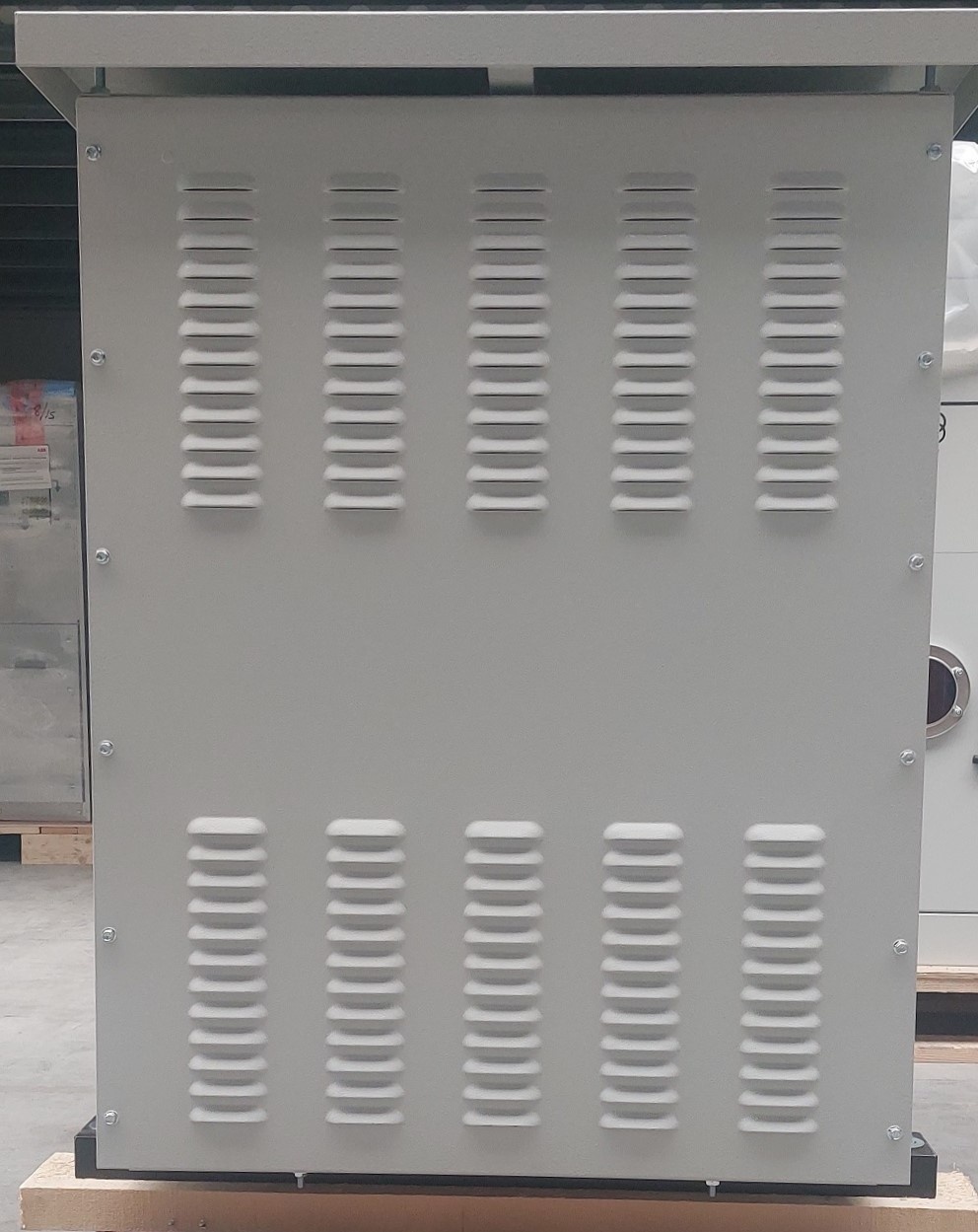

- Luchtgekoeld
- Met geaard scherm

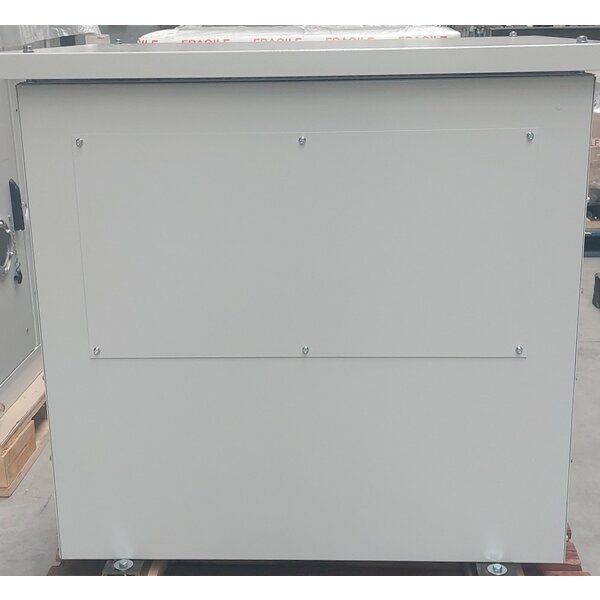

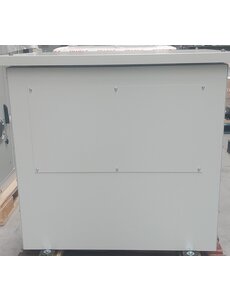

- In metalen omkasting IP 23 (binnen opstelling)
- Afmetingen: 1140x870x1055 mm
- Gewicht: 563 kg
