Scheidingstransformator 3-fase - 130 kVA - in kast IP23 Copy
€10.146,00 Incl. btw €8.385,12 Excl. btw
Specificaties
Informatie
Scheidingstransformator 130 kVA 3-fase 230-400/230-400 V=N - in metalen omkasting IP23
P:230(Δ)/400(Y) - S:230(Δ)/400V+N(yn)
Vermogen 130 kVA
Bij deze scheidingstransformatoren bevind zich als extra beveiliging tussen de volledig gescheiden primaire en secundaire wikkelingen een 'elektrostatisch scherm'.
De werking van een scheidingstransformator:
Een scheidingstransformator draagt de stroom over aan naar het boordnet zonder dat er rechtstreeks elektrisch contact is met het walstroom netwerk (galvanisch gescheiden). De elektriciteit wordt in een ringkern transformator omgezet in magnetisme om vervolgens weer te worden omgezet naar elektriciteit.
De nuldraad aan de secundaire zijde van de transformator is verbonden met de behuizing van de transformator en daarmee aan de massa van het schip (en alle overige metalen delen).
Bij een eventuele elektrische storing / kortsluiting zal een aardlekschakelaar of een zekering welke in uw systeem zit in werking treden.
Gebruik:
Drie-fasige transformator met galvanische scheiding tussen primaire en secundaire wikkelingen, geschikt voor hoofdzakelijk 3-fasige belasting en beperkte 1-fasige belastingen met een onbalans van max. 25%. De voornaamste eigenschap van het toestel is zijn galvanische scheiding waardoor secindair een nader netsysteem kan worden opgezet en ook een elektrisch verlies op de belasting zich niet overzet op het net en omgekeerd.
Schakelgroep:

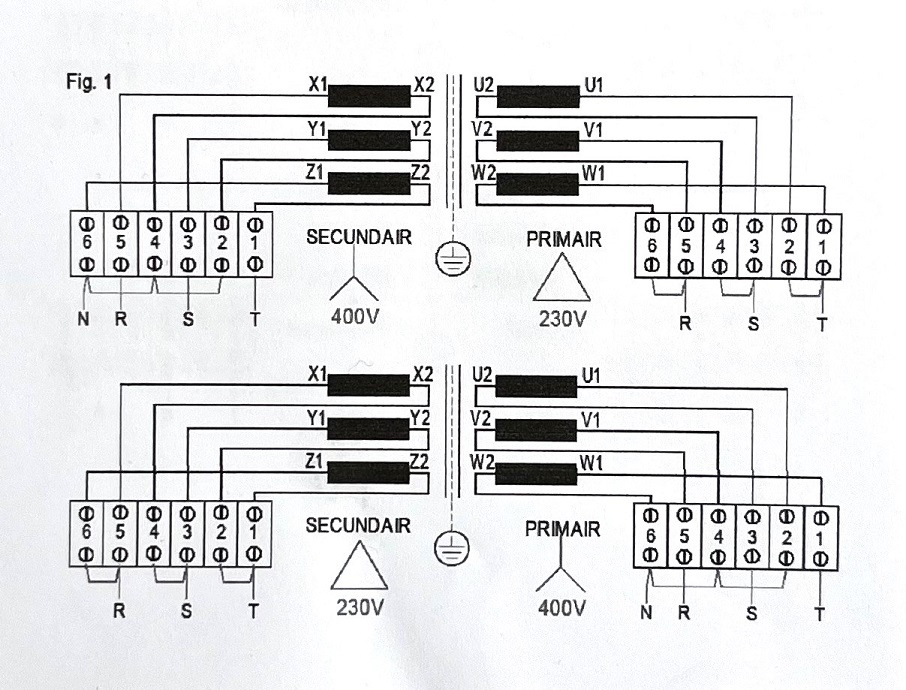

Schakeling: primair D/Y - Secundair D/Y
naar gelang de schakeling in 'driehoek' of 'ster' (zie foto 3)
Nulpunt enkel met sterwikkeling
Specificaties:

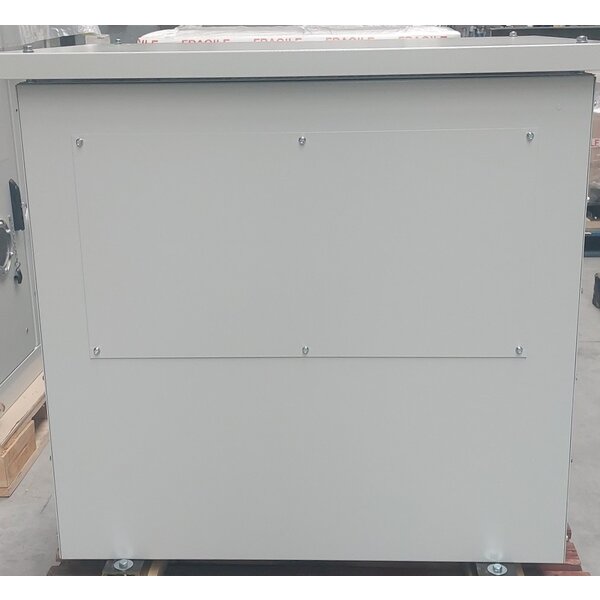

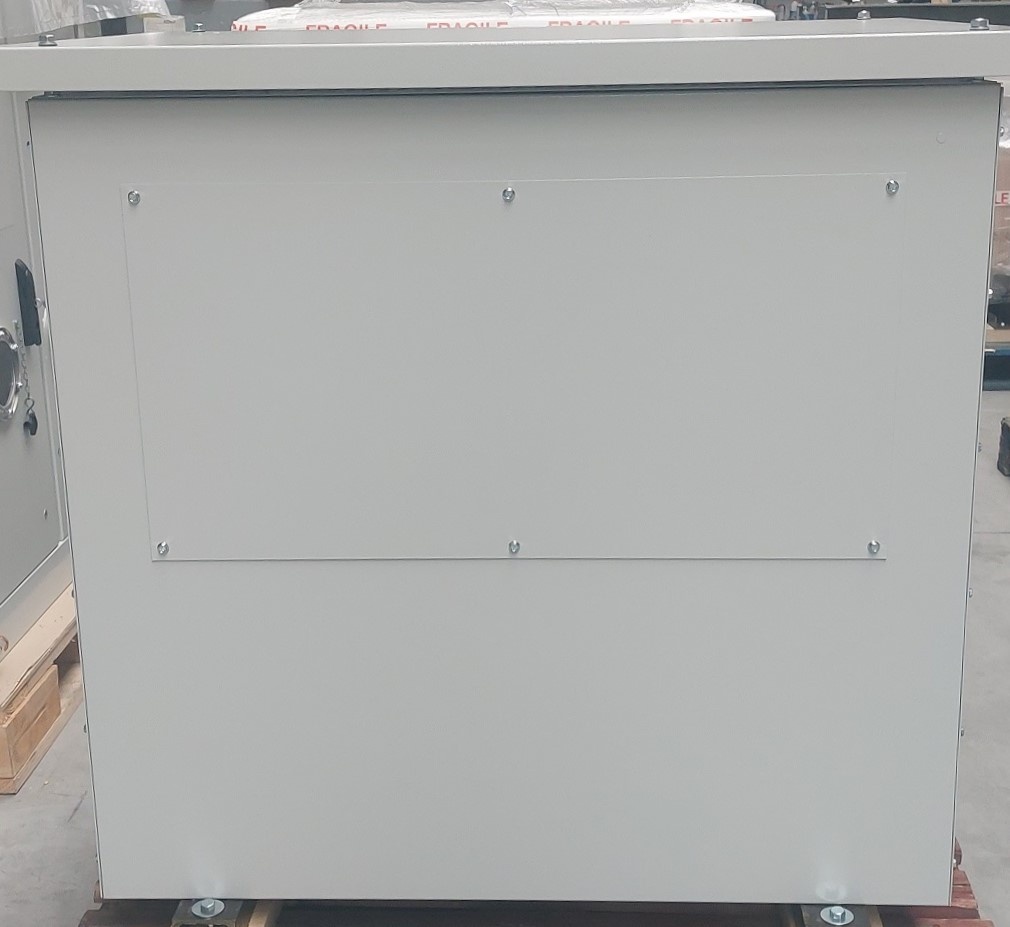

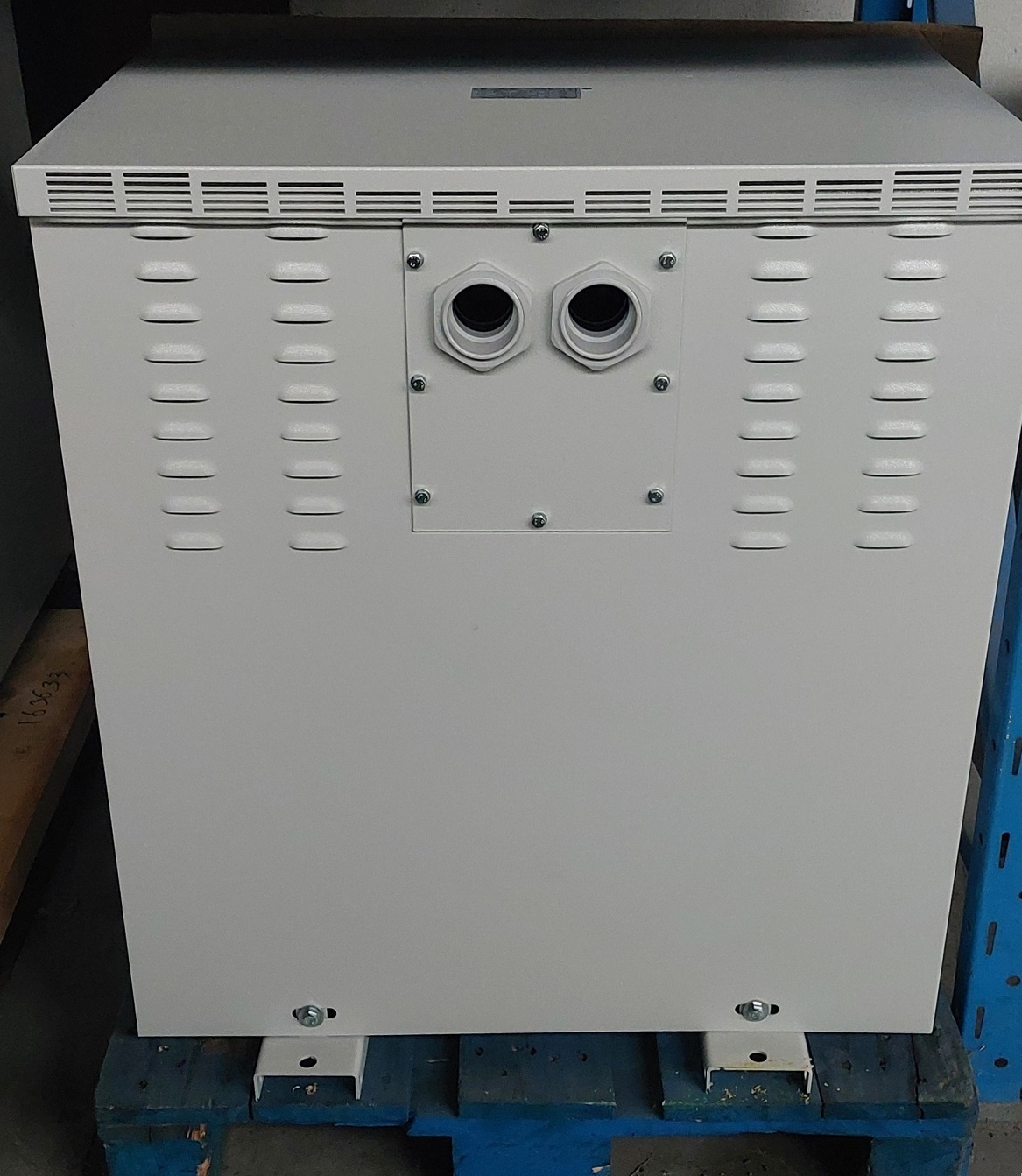

• Standaard geleverd in metalen omkasting IP23
• P:230(Δ)/400(Y) - S:230(Δ)/400V+N(yn)
• Met aluminium wikkelingen
• Norm EN-60076
• Conform CE
bij 230V IN -> 400V UIT: 187,6A
Stroom
bij 400V IN -> 230V UIT: 326,3A
Gewicht 469 kg
Afmetingen (l x b x h) 960x820x925mm
Levertijd: ca. 3 a 5 werkdagen na bestelling en ontvangst van uw betaling!
